Сетчатые фильтры AF 7500 (от 60 до 1100 м3/ч)

Технические характеристики

Сетчатый фильтр AF7500
  • Рабочее давление: 1-10 бар;
  • Максимальная температура: 65С;
  • Расход воды при промывке (мин. длительность промывки от 10 сек.): 30 м3/ч;
  • Управляющее напряжение: 380V переменный ток /24V переменный ток;

Модель Диаметр соединения (мм) Площадь фильтрующей поверхности (см2) Производительность (м3/час)
400 мкм 200 мкм 150-100 мкм
AF7504 110 3220 100 70 60
AF7506 160 4300 160 100 90
AF7508 225 6330 300 190 140
AF7510 280 6330 450 300 180
AF7512 315 8000 650 400 250
AF7514 355 8000 900 600 300
AF7516 410 11350 1100 800 550

Размеры и вес

Модель D (мм) L1 (мм) L2 (мм) W (мм) Масса брутто (кг)
AF7504 110 740 1020 498 72
AF7506 160 939 1320 498 88
AF7508 225 890 1160 717 106
AF7510 280 1110 1590 717 196
AF7512 315 1320 2020 716 212
AF7514 355 1320 2020 716 240
AF7516 410 1350 2080 992 410

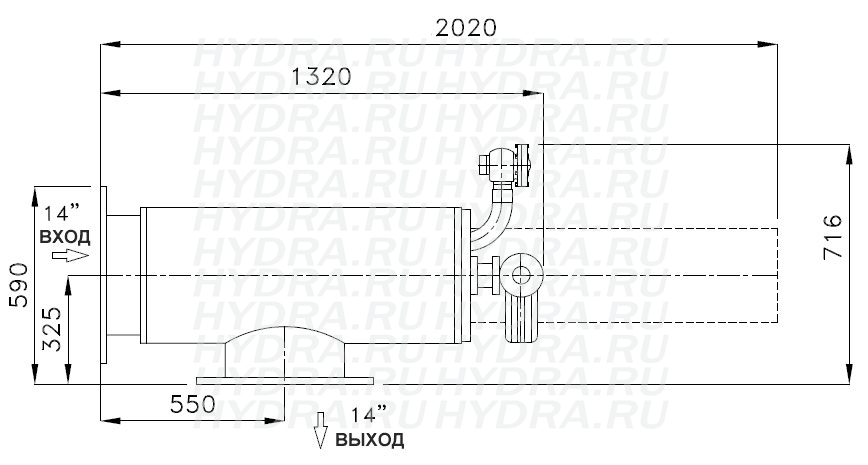

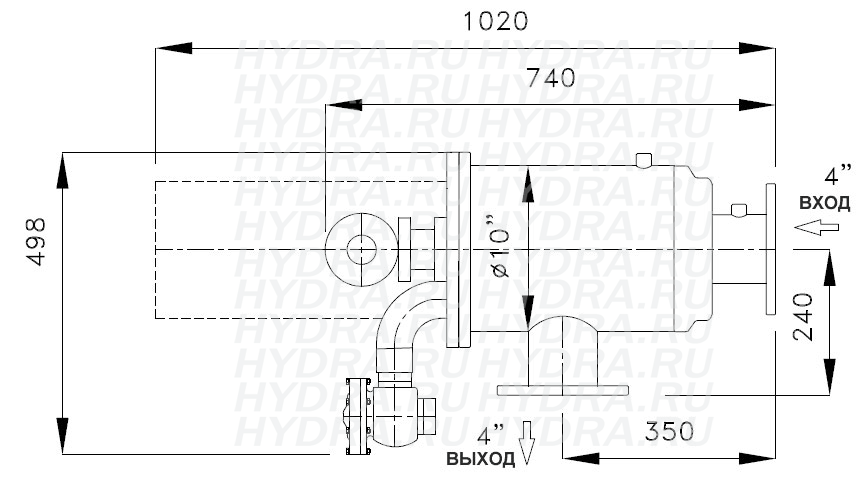

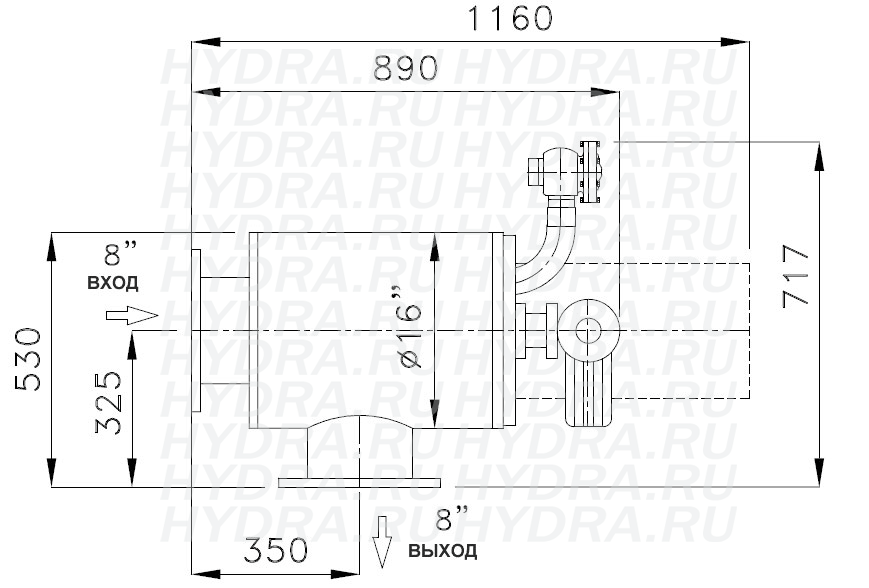

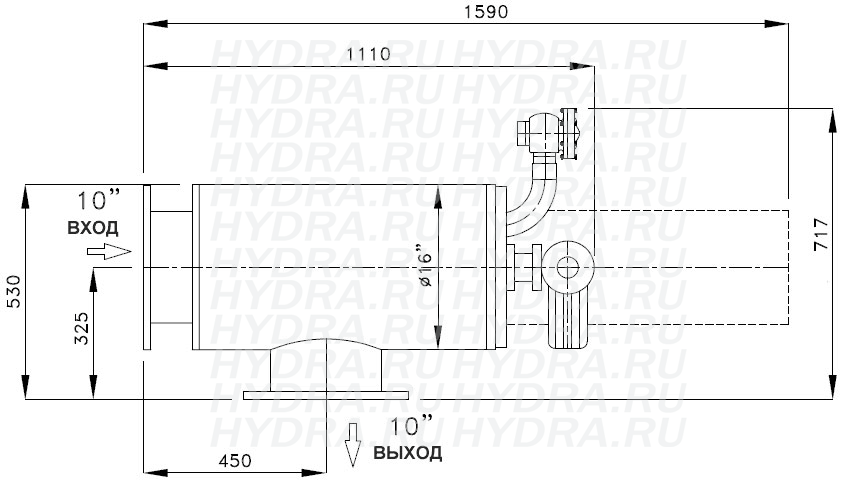

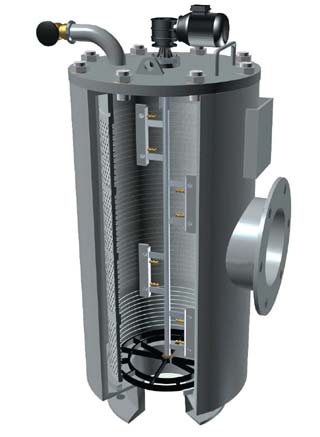

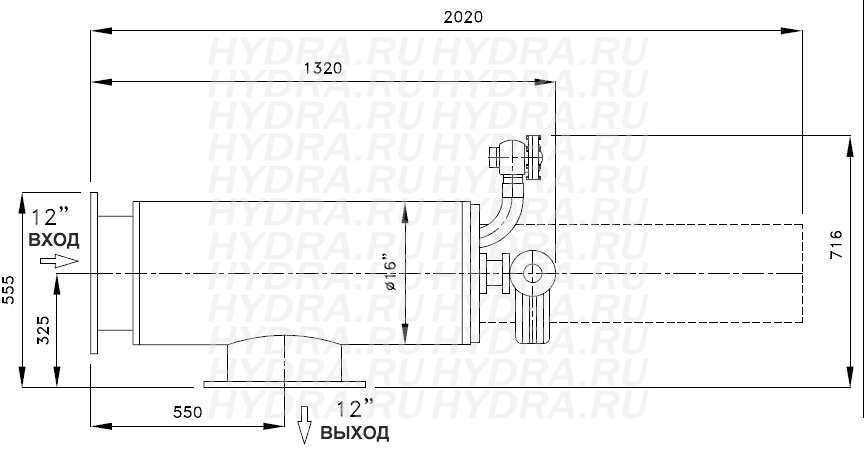

Чертеж сетчатого фильтра AF7500Схема сетчатого фильтра AF7500

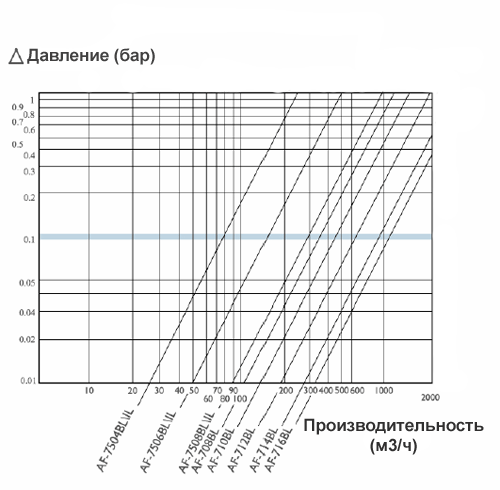

График потери производительности при тонкости
фильтрации 120 микрон

График падения производительности сетчатого фильтра AF7500
