Фильтр дисковый DF Helix 3″

Технические характеристики

3NR дисковый фильтр
  • Диаметр соединения: 3 «
  • Площадь фильтрующей поверхности (диски): 1699 см2
  • Площадь фильтрующей поверхности (сетка): 1087 см2
  • Рабочее давление: до10 бар
  • Максимальная температура: до 60С
  • Максимальная производительность: до 50 м3



Размеры дискового фильтра DF 3 NR

Диаметр входного/выходного отверстия 3″
H — высота 727 мм
W — ширина 336 мм
X 147 мм

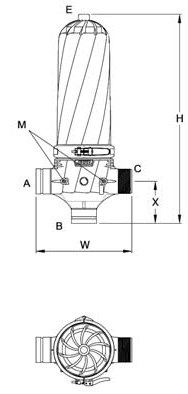

Чертеж дискового фильтра DF
Схема дискового фильтра DF



График потери производительности при тонкости фильтрации 130 микрон (диски)
График падения давления на дисковом фильтре
График потери производительности при тонкости фильтрации 130 микрон (сетка)
График падения давления на дисковом фильтре
