Сетчатые фильтры AZUD HF LUXON

Сетчатые фильтры для промышленной очистки воды

Сетчатые фильтры используются для очистки воды в системах питьевого, холодного и горячего водоснабжения от механических загрязнений, а также в системах отопления для предотвращения попадания окалины в регулирующую арматуру и трубопроводы и основную систему водоподготовки.

Виды сетчатых фильтров для воды

Сетчатые фильтры с ручной промывкой могут оснащаться встроенным шаровым краном для перекрытия потока жидкости, чтобы произвести очистку фильтрующего элемента, а также магнитной вставкой, которая задерживает металлические частицы. Сетчатый фильтр с автоматической промывкой оснащается автоматическими клапанами сброса промывочной воды, автоматическими приводами и блоком автоматизации процесса очистки сетки.

Сетчатые фильтры AZUD LUXON

Фильтрующая сетка фильтра AZUD LUXON представляет собой цилиндр. Грязная вода поступает внутрь цилиндра сетчатого фильтра через входной порт (1,2). Очищенная вода отводится через выходной порт фильтра. Загрязнения накапливаются на внутренних стенках цилиндра (3). Когда наступает необходимость очистки сетки фильтра (перепад давления на сетке достигает определенного значения или срабатывает таймер), то контроллер открывает дренажный клапан и поток дренажной воды приводит в действие очищающий сканер (4). Сканер сетчатого фильтра представляет собой полую трубу с несколькими форсунками. Внутренняя полость трубы сообщается в шламопроводе с атмосферой через дренажный клапан. Сканер осуществляет вращательно-поступательное движение относительно своей оси. Таким образом всасывающие сопла форсунок движутся над поверхностью сетки по спирали, последовательно очищая всю площадь сетки от загрязнений. Вода устремляется в сканер и увлекает за собой накопившиеся загрязнения из за наличия перепада давления между входом фильтра (Р – рабочее давление в трубопроводе) и атмосферным давлением в шламопроводе за сбросным клапаном (Атм).

сетчатый фильтр сетчатый фильтр сетчатый фильтр сетчатый фильтр сетчатый фильтр

Другими словами, сетчатый фильтр AZUD при работе находится в одном из двух режимов (5):

сетчатый фильтр Azud LuxonУстройство сетчатого фильтра

Сетчатый фильтр имеет три порта для подключения к трубопроводам:

  • Порт подачи исходной жидкости
  • Порт отбора очищенной жидкости
  • Порт отбора шлама – жидкости с высоким содержанием загрязнений

Порт отбора шлама имеет значительно меньший диаметр, чем порты подачи и отбора жидкости.

Движение очищаемой жидкости в фильтре показаны  стрелками. Фильтрация осуществляется на цилиндрической сетке изнутри-наружу. Таким образом загрязнения накапливаются на внутренней стенке цилиндра фильтрующей сетки.

Движение жидкости через порт отбора шлама отсутствует. Сканер не движется.

При достижении определенного уровня накопившихся на сетке загрязнений (определяется перепадом давления внутри и снаружи сетки с помощью дифференциального манометра, сигнал с которого подается на управляющий блок, либо сигналом от таймера) включается режим “Фильтрация и промывка”.

Фильтрация и промывка сетчатых фильтров

По оси цилиндра сетки фильтра находится полый цилиндр сканера.
Перпендикулярно цилиндру сканера расположены полые форсунки. Сопла этих форсунок расположены в непосредственной близости к поверхности сетки, но не касаются ее. Полость форсунки через корпус сканера сообщается с портом отбора шлама. Сканер вращается вокруг своей оси и перемещается вдоль ее. При таком движении сопла форсунок двигаются по спирали в непосредственной близости от сетки последовательно над всей ее поверхностью. Проекция площади форсунки на сетку образует фокусированную зону очистки.
Одновременно с началом вращательно-поступательного движения сканера открывается клапан, что приводит к началу движения жидкости от сопла сканера, через форсунку, через корпус сканера в порт отбора шлама. Жидкость движется через систему очистки в силу того, что в фильтре существует давление исходной жидкости (P), т.е. давление в рабочем трубопроводе, а порт сброса шлама открыт в атмосферу (Атм) – в канализацию, коллектор и т.п.
 гидра фильтрСопла форсунок сканера фактически находятся с слое накопившихся загрязнений. Жидкость, которая устремляется в сопло форсунки сканера подхватывает и выносит в шламопровод загрязнения последовательно очищая при этом сетку.
Т.к. диаметр порта отбора шлама существенно меньший диаметра рабочего трубопровода, то расход жидкости через систему очистки не препятствует процессу фильтрации. Т.е. фильтр в процессе автоматической очистки продолжает фильтровать жидкость и поставлять ее потребителю. При этом незначительно увеличивается подача жидкости на вход фильтра, но не уменьшается ее отбор из порта.

Особенности сетчатых фильтров AZUD

Важная особенность технологии – отсутствие механического контакта сопла очищающей форсунки с поверхностью сетки, т.е. отсутствие износа как сетки, так и сканера.

Длительность фазы фильтрации – 1-12 часов (в зависимости от загрязненности исходной жидкости). Длительность фазы промывки – 10-60 секунд.

Сканер фильтра приводится в движение или с помощью гидротурбины (вращение вокруг оси) и гидроцилиндра (поступательное перемещение вдоль оси) или с помощью электрического привода с червячным валом или гидроцилиндром для продольной подачи сканера.

сетчатые фильтры AZUD LUXON

В номенклатуре сетчатых фильтров AZUD HF есть фильтры как с гидроприводом, так и с электроприводом сканера.

Технология очистки фильтрующей сетки с помощью сканера обеспечивает важнейшие преимущества фильтров AZUD HF:

  • Сетчатый фильтр продолжает подавать очищенную воду потребителю во время промывки сетки.
  • Обеспечивается очень качественная очистка сетки от загрязнений и устраняются всевозможное обрастания сетки.
  • Возможна непрерывная очистка сетки при непрерывной фильтрации воды в случае очень высоких уровней загрязнений.

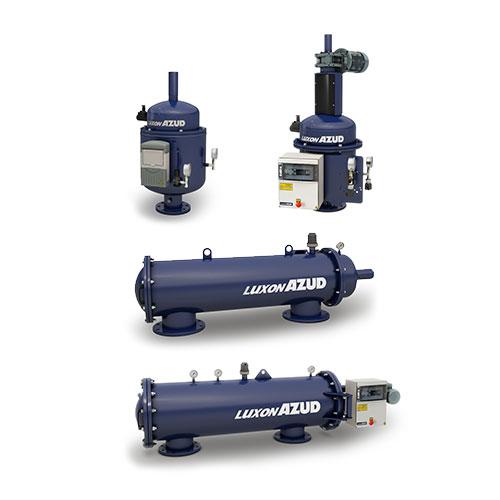

Модификации сетчатых фильтров AZUD HF LUXON

Конфигурация Вертикальная Горизонтальная Высокая производительность Высокая производительность
In-line
Система промывки 10 – 1000 микрон 1500 – 3000 микрон
Гидравлический
привод
Электрический
привод
Сетчатые фильтры AZUD LUXON серия LEM
Серия HF LEM
Сетчатые фильтры AZUD LUXON серия LPF
Серия HF LPF
