Главная » Фильтры механических примесей » Cетчатые фильтры высокой производительности Yamit Mega » Двухсеточные фильтры "twin"

Двухсеточные фильтры TWIN

Фильтры TWIN могут иметь вертикальное или горизонтальное исполнение.

Фильтры TWIN могут иметь как сканерный, так и щеточный механизм автоматической очистки сеток.

Фильтры TWIN могут иметь электрический и гидравлический приводы механизма очистки.

Внутри сеток находятся сканерный или щеточный механизм с электрическим приводом, управляемые одним контроллером.

Фактически - это совмещенные в одном корпусе два стандартных фильтра, но устанавливаемые на один комплект фланцев и управляемых одним контроллером. Конструкция позволяет достичь удвоенной производительности.

Двухсеточные фильтры TWIN
L-образный корпус.
Вид со стороны привода сканера

Модельный ряд фильтров серии TWIN-900

(Производительность указана при рейтинге фильтрации 120 мкм и относительно чистой фильтруемой жидкости)

Модель Присоед.
(дюйм)		 Площадь
сетки
(см2)		 Производ.
(м3/ч)		 Расход воды
для промывки
(м3/ч)
AF-903PR-TW
AF-904PR-TW
AF-906PR-TW
AF-908PR-TW
AF-910PR-TW
AF-912PR-TW
AF-914PR-TW
AF-916PR-TW		 4
6
8
10
12
14
16
20		 6440
9000
12660
14060
17940
21840
23520
28620		 100
160
360
700
900
1200
1700
2200		 20
20
20
20
20
20
20
20
Двухсеточные фильтры TWIN
L-образный корпус.
Вид со стороны нижнего присоединительного фланца

Модельный ряд фильтров серии TWIN-800

(Производительность указана при рейтинге фильтрации 120 мкм и относительно чистой фильтруемой жидкости)

Модель Присоед.
(дюйм)		 Площадь
сетки
(см2)		 Производ.
(м3/ч)		 Расход воды
для промывки
(м3/ч)
AF-808LOPR-TW
AF-810PR-TW
AF-810LOPR-TW
AF-810XLP-TW
AF-812PR-TW
AF-814PR-TW
AF-816PR-TW
AF-816XLP-TW		 10-12
12-14
12-14
12-14
14-16
16-20
20
20		 16820
16180
16820
23420
22340
25980
25980
34040		 600
700
800
900
1200
1800
2200
3000		 60
120
60
180
180
180
180
180
Двухсеточные фильтры TWIN
Гидравлический фильтр серии TWIN-800
Корпус с параллельным расположением портов.

УСТАНОВКА ВДОЛЬ ТРУБЫ ФИЛЬТРОВ TWIN С L-ОБРАЗНЫМ КОРПУСОМ

Двухсеточные фильтры TWIN

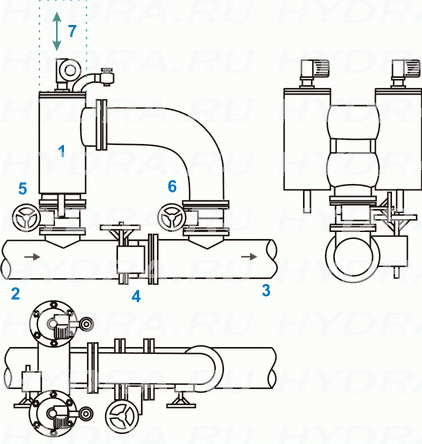

Вертикальная установка вдоль трубы (ON-LINE) фильтра TWIN

Достоинства вертикального варианта установки:

  • Минимальная требуемая производственная площадь.
  • Простота организации байпасса.

Недостатки:

  • Сложность профилактической разборки, т.к. технологическая зона разборки располагается сверху.
  • Не самые комфортные условия для работы щеточного механизма очистки сетки.
  1. Фильтр
  2. Подача грязной жидкости
  3. Отбор очищенной жидкости
  4. Задвижка байпасс
  5. Задвижка на подаче воды
  6. Задвижка на отборе воды
  7. Технологическая зона для разборки
Двухсеточные фильтры TWIN

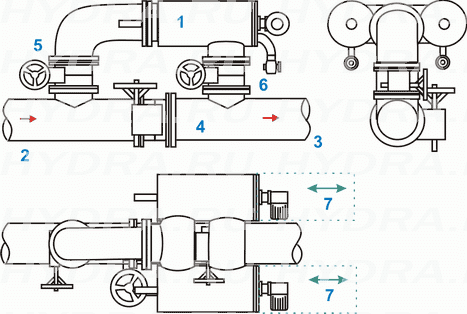

Горизонтальная установка вдоль трубы (ON-LINE) фильтра TWIN

Достоинства горизонтального варианта остоинства:

  • Простота профилактической разборки, направление технологической зоны разборки позволяет разобрать и собрать фильтр без применения подьемных механизмов, лесниц и т.п.
  • Комфортные условия для работы щеточного механизма очистки сетки.

Недостатки:

  • Комфортные условия для работы щеточного механизма очистки сетки.
  1. Фильтр
  2. Подача грязной жидкости
  3. Отбор очищенной жидкости
  4. Задвижка байпасс
  5. Задвижка на подаче воды
  6. Задвижка на отборе воды
  7. Технологическая зона для разборки

УСТАНОВОЧНЫЙ И ГАБАРИТНЫЙ ЧЕРТЕЖ СТАРШИХ МОДЕЛЕЙ ФИЛЬТРОВ AF-900-TW

Двухсеточные фильтры TWIN

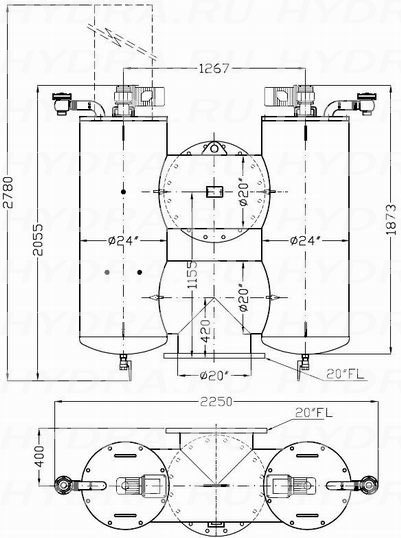

Размеры фильтра AF-916PR-TW
Двухсеточные фильтры TWIN

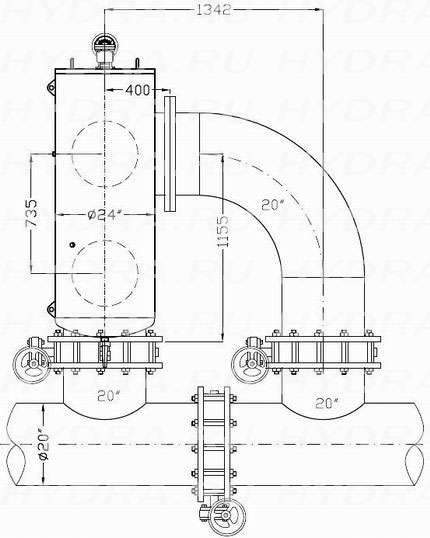

Установка на трубопровод фильтра AF-916PR-TW

ГАБАРИТНЫЕ РАЗМЕРЫ МЛАДШЕЙ МОДЕЛИ ФИЛЬТРОВ AF-800-TW С РАЗНЫМИ ВАРИАНТАМИ ФЛАНЦЕВ

Двухсеточные фильтры TWIN
Размеры фильтра AF-808LOPR-TW
Двухсеточные фильтры TWIN
Размеры фильтра AF-808LOPR-TW
