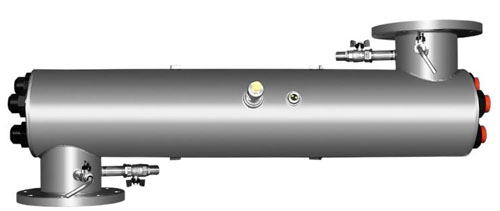

Ультрафиолетовый стерилизатор УДВ-6А300Н
 |
Основные технические характеристики
| Наименование показателей | Еденица измерения | Значение | |||
| Тип воды | - | Вода из
поверхностностного источника 1 |
Вода из
подземного источника 2 |
Вода,
прошедшая глубокую очистку 3 |
|
| Производительность установки 4 | м3/ч
|
86 | 122 | 150 | |
| Доза УФ облучения 5, не менее | мДж/см2 | 25 | 25 | 25 | |
| Потери напора в установке за счет
гидравлического сопротивления, не более |
см вод. ст.
|
38
|
78
|
117
|
|
| Минимальный и максимальный расходы | м3/ч
|
20..150
|
|||
| Условный диаметр входного и выходного
патрубков камеры обеззараживания (ДУ) |
мм
|
150 |
|||
| Рабочее давление в камере обеззараживания, не более | МПа (бар7)
|
1 (10)
|
|||
| Разрежение в камере обеззараживания, не более | МПа (бар)
|
-0,01 (-0,1)
|
|||
| Тип лампы 7 |
|
ДБ 300Н
|
|||
| Количество ламп в камере | шт.
|
6
|
|||
| Срок службы лампы, не менее | ч
|
12000
|
|||
| Количество включений/выключений в течение срока службы, не более |
|
2000 |
|||
| Напряжение питания | В
|
220±10%
|
|||
| Частота питающего напряжения | Гц
|
50
|
|||
| Потребляемая мощность, не более
- камера обеззараживания и пульт управления - насос промывочный |
кВт
|
1.68 0.25 |
|||
| Коэффициент мощности, не менее |
|
0,96
|
|||
| Тепловыделение в пульте управления, не более | Вт
|
175 |
|||
| Габариты:
- камера обеззараживания - пульт управления - насос промывочный |
мм
|
1322х456х413 600х1040х292 512х210х345 |
|||
| Масса, не более
- камера обеззараживания - пульт управления - насос промывочный |
кг
|
53 63,5 6 |
|||
| Объем камеры обеззараживания |
дм3 |
44
|
|||
1 Нормативно очищенная вода (по физико-химическим показателям соответствующая СаНПиН 2.1.4.1074-01) из поверхностного источника с пропусканием не менее 70%
2 Нормативно очищенная вода (по физико-химическим показателям соответствующая СаНПиН 2.1.4.1074-01) из подземного источника, или вода из любого источника, очищенная с применением сорбционных методов, с пропусканием не менее 80%
3 Вода из любого источника, прошедшая очистку с применением ультрафильтрации, нанофильтрации, обратного осмоса, с пропусканием не менее 90%
4 Производительность установки зависит от коэффициента пропускания воды и дозы УФ облучения.
5 Определяется физико-химическими и микробиологическими показателями качества подаваемой в установку воды.
6 1 бар = 1 кгс/см2
7 Безозоновое исполнение согласно ТУ 3467-003-58183229-2002.
Монтажный чертеж
Схема электрических соединений

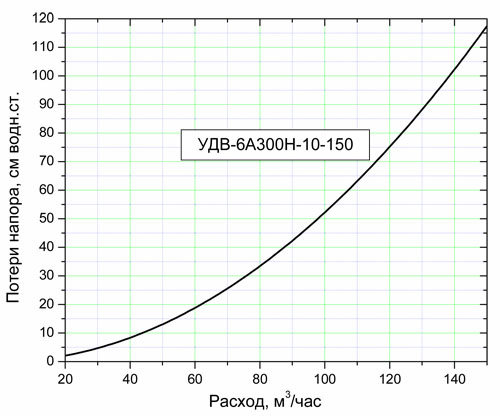

Потери напора в зависимости от расхода воды через установку
|
|
Комплектность установки, инструменты и принадлежности, необходимые для контроля и выполнения работ по техническому обслуживанию установки и её составных частей:
Камера обеззараживания -1 шт.
Пульт управления - 1 шт.
Упаковка - 1 шт.
Насос промывочный - 1 шт.
Шланг Ду 25 - 1 шт. (5 метров)
Хомут червячный d. 30 - 4 шт.
Пакеты с моющим средством - 6 шт. (1 пакет - 90 грамм)
Датчик УФ излучения (IS-4) - 1 шт. (установлен на камере обеззараживания)
Приспособление для установки чехла - 1 шт.
Ключ S65 - 1 шт.
Ключ для пульта управления - 1 шт.
Прокладка уплотнительная 51х38х10 ЛИТ НР 00.00.139 - 2 шт.
Кольцо центрирующее ЛИТ НР 00.00.133 - 1 шт.
Кольцо центрирующее ЛИТ НР.00.00.170 - 1 шт.
Лампа ДБ 300Н - 1 шт.
Паспорт установки с комплектом электрических схем - 1 шт.
Паспорт датчика УФ излучения - 1 шт.
