Ультрафильтрация воды
Ультрафильтрация зарекомендовала себя как надежный и эффективный метод очистки воды от коллоидных и тонкодисперсных примесей, микроорганизмов и органических веществ, при этом сохраняется солевой состав. Метод ультрафильтрации основан на использовании мембран, размер пор которых составляет от 0,1 до 0,01 мкм. Полученная в результате фильтрации вода пригодна для питья и технического использования. Также ультрафильтрация используется в качестве ступени предварительной очистки воды перед подачей в систему обессоливания или умягчения, нанофильтрации и обратного осмоса.
Ультрафильтрация воды по сравнению с альтернативными технологиями имеет массу преимуществ. Установка не требует высокого рабочего давления, для эффективной ультрафильтрации достаточно давления 1-2 атм. При этом занимаемая площадь составляет одну треть от площади, которую занимают альтернативные системы фильтрации аналогичной производственной мощности, а расход энергозатрат уменьшается в два раза. Небольшая занимаемая площадь установки для ультрафильтрации приводит снижению капитальных затрат на строительство и обустройство помещения для размещения нового оборудования.
Стоимостные и качественные показатели являются важным аспектом при внедрении новых технологий очистки питьевой воды. Установки ультрафильтрации воды компактны, просты в обслуживании, в процессе фильтрации расходуется незначительное количество химических реагентов, что обуславливает низкую себестоимость отфильтрованной воды высокого качества. Стоимость единицы объема осветленной с помощью ультрафильтрации воды определяется в зависимости от качества исходной воды и производительной мощности установки. Чем больше объемы производства, тем ниже себестоимость кубометра очищенной воды.
 |
Высокий уровень бактерицидного воздействия при очистке воды, когда ультрафильтрация воды обеспечивает 99,99% устранение бактерий и вирусов, показывает высокую санитарную и технологическую надежность данного метода. По сравнению с другими методами обеззараживания воды (хлорирование, озонирование, обеззараживание ультрафиолетом и т.п.) при прохождении через ультрафильтрационную мембрану микроорганизмы физически отфильтровываются, так как размер пор мембраны немного меньше размеров бактерий и вирусов. Использование ультрафильтрационных модулей в обратноосмотических установках приводит к снижению эксплуатационных расходов за счет более длительного срока службы мембран, происходит стабилизация коллоидного индекса SDI на уровне 1-2, что уменьшает частоту плановых промывок и замены обратноосмотических мембран.
Типовые блоки ультрафильтрации:
| Модель | Площадь фильтрующей поверхности, м2 | Производительность, м3/час | Габаритные размеры ДхШхВ, мм |
|---|---|---|---|
| UF 0.4 | 220 | 8 - 16 | 600х1400х2000 |
| UF 0.6 | 330 | 15 - 24 | 900х1400х2000 |
| UF 0.8 | 440 | 20 - 32 | 1200х1400х2000 |
| UF 10 | 550 | 25 - 40 | 1500х1400х2000 |
| UF 04/4 | 220 | 8 - 16 | 600х2000х2000 |

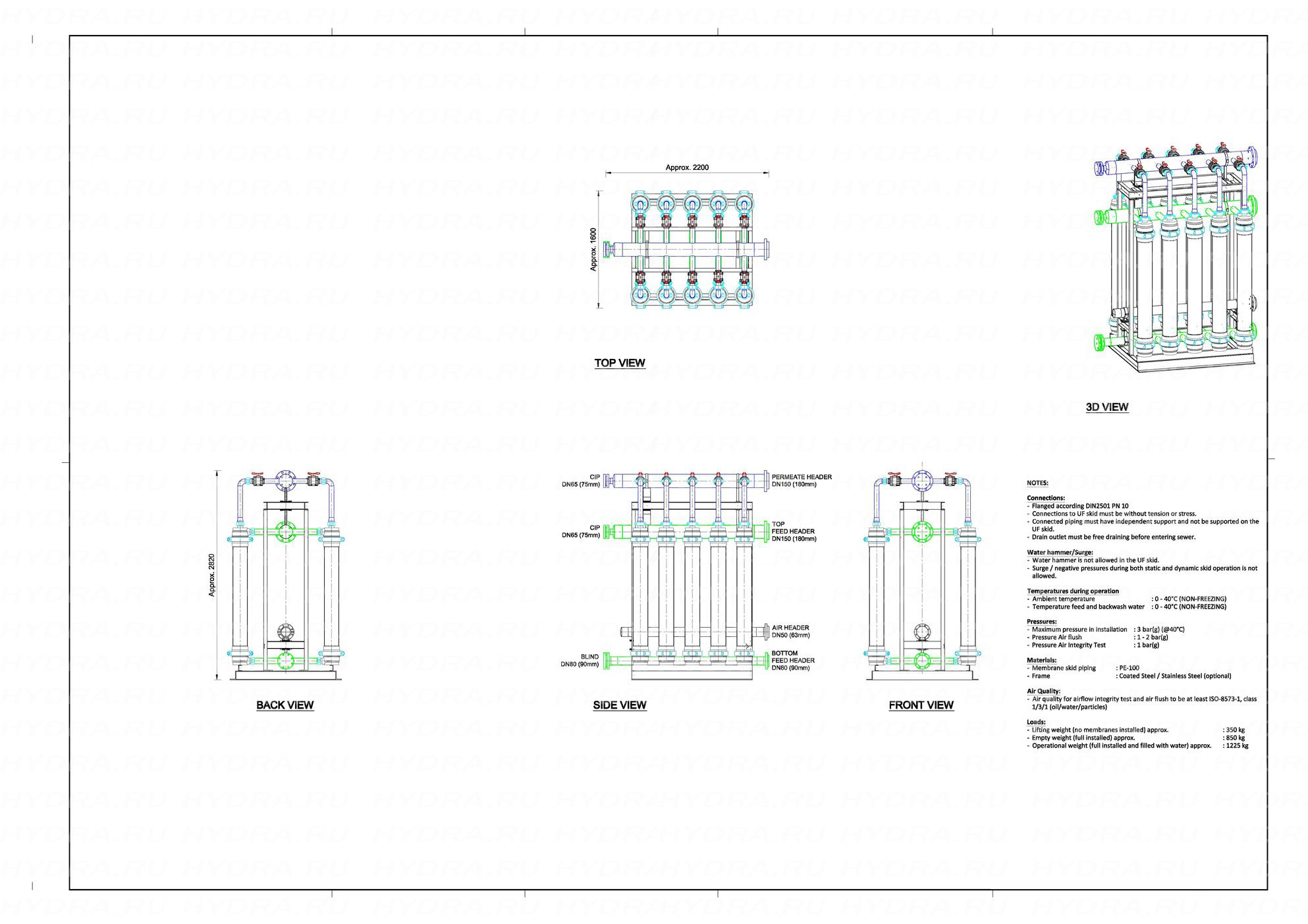

| UF 10/4 | 550 | 25 - 40 | 1150х2000х2000 |

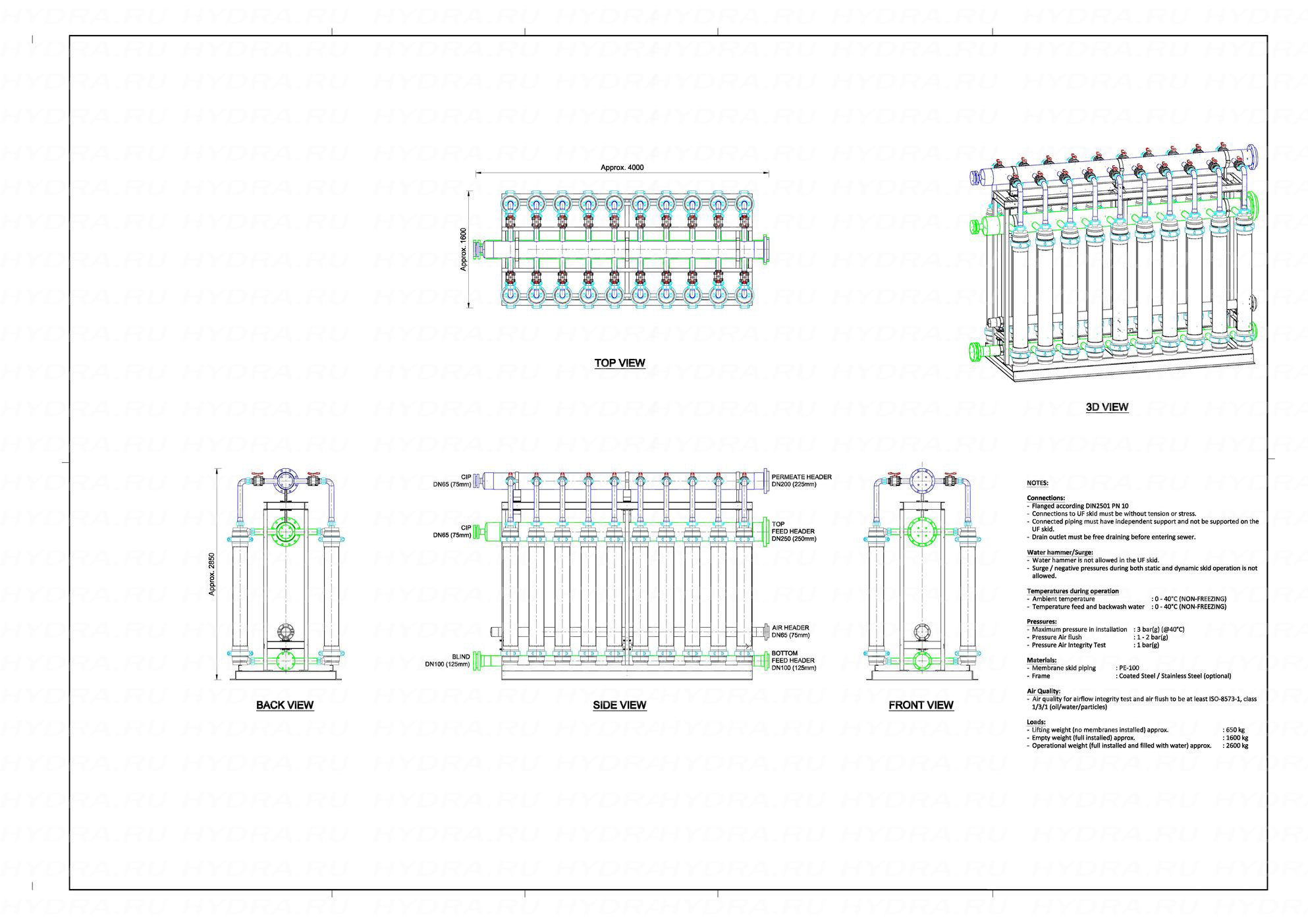

| UF 20/4 | 1100 | 50 - 80 | 4000х1600х2950 |

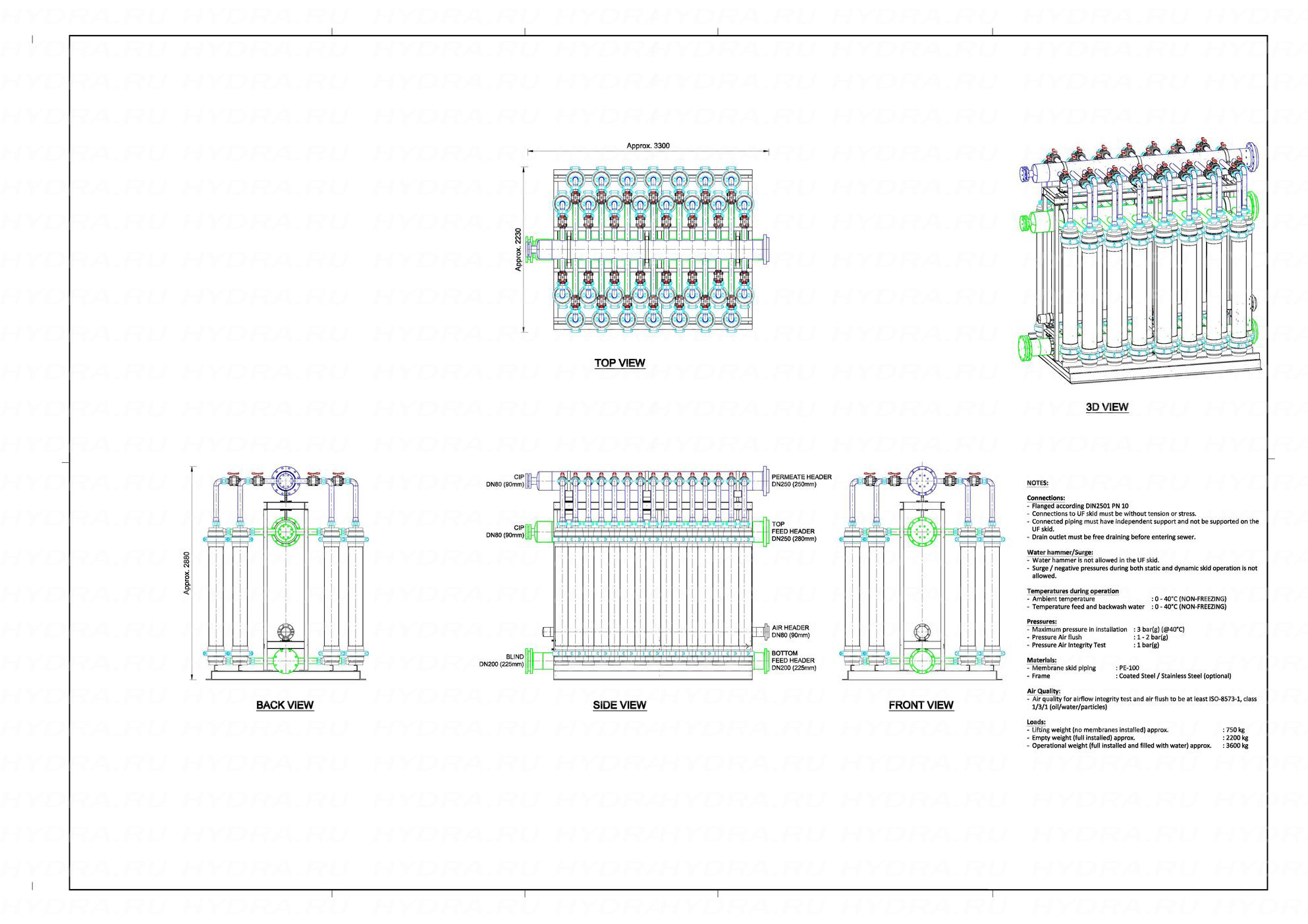

| UF 30/4 | 1650 | 75 - 120 | 3300х2230х2950 |

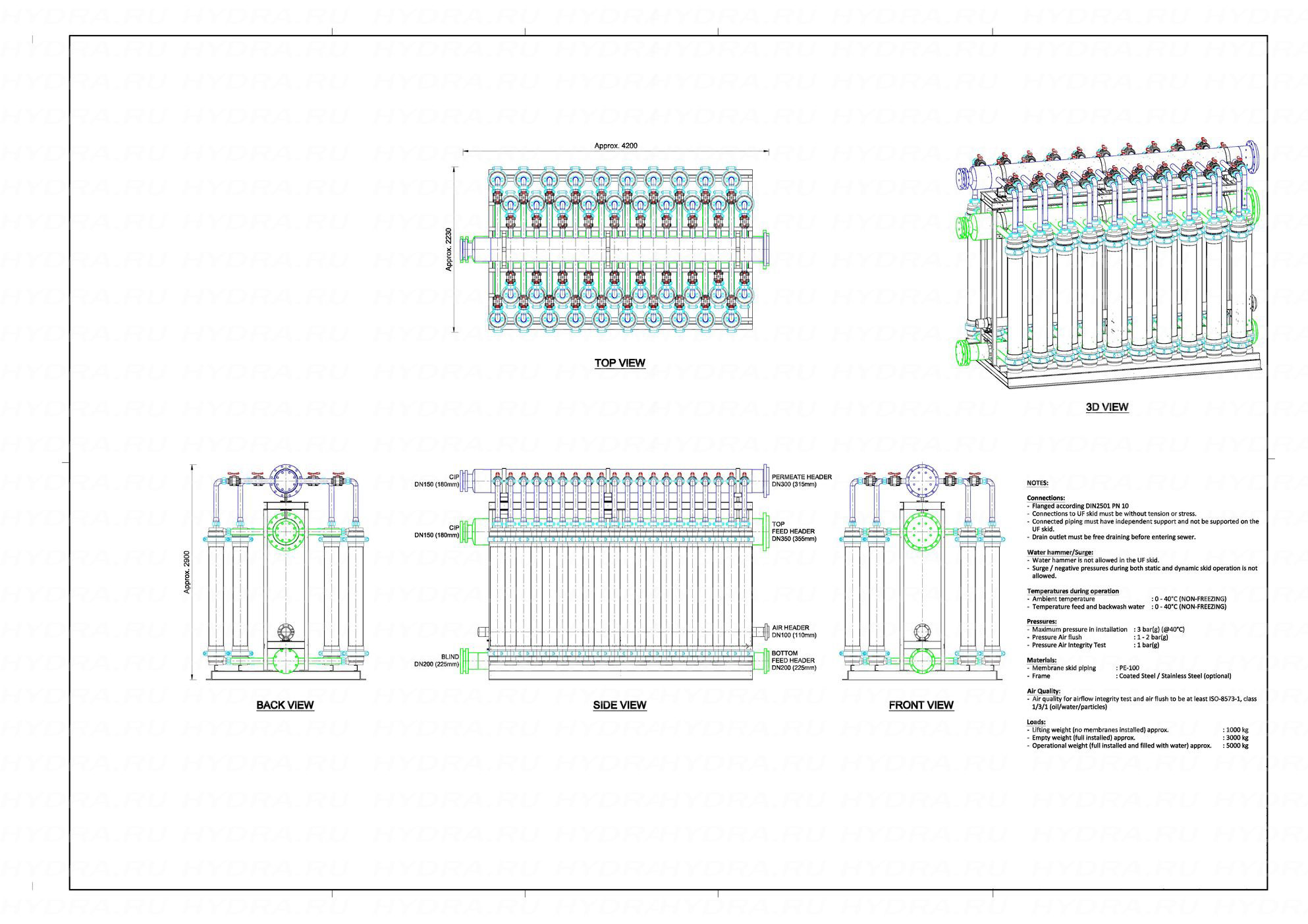

| UF 40/4 | 2200 | 80 - 180 | 4200х2230х2950 |
| UF 50/4 | 2750 | 90 - 220 | 5000х2230х2950 |

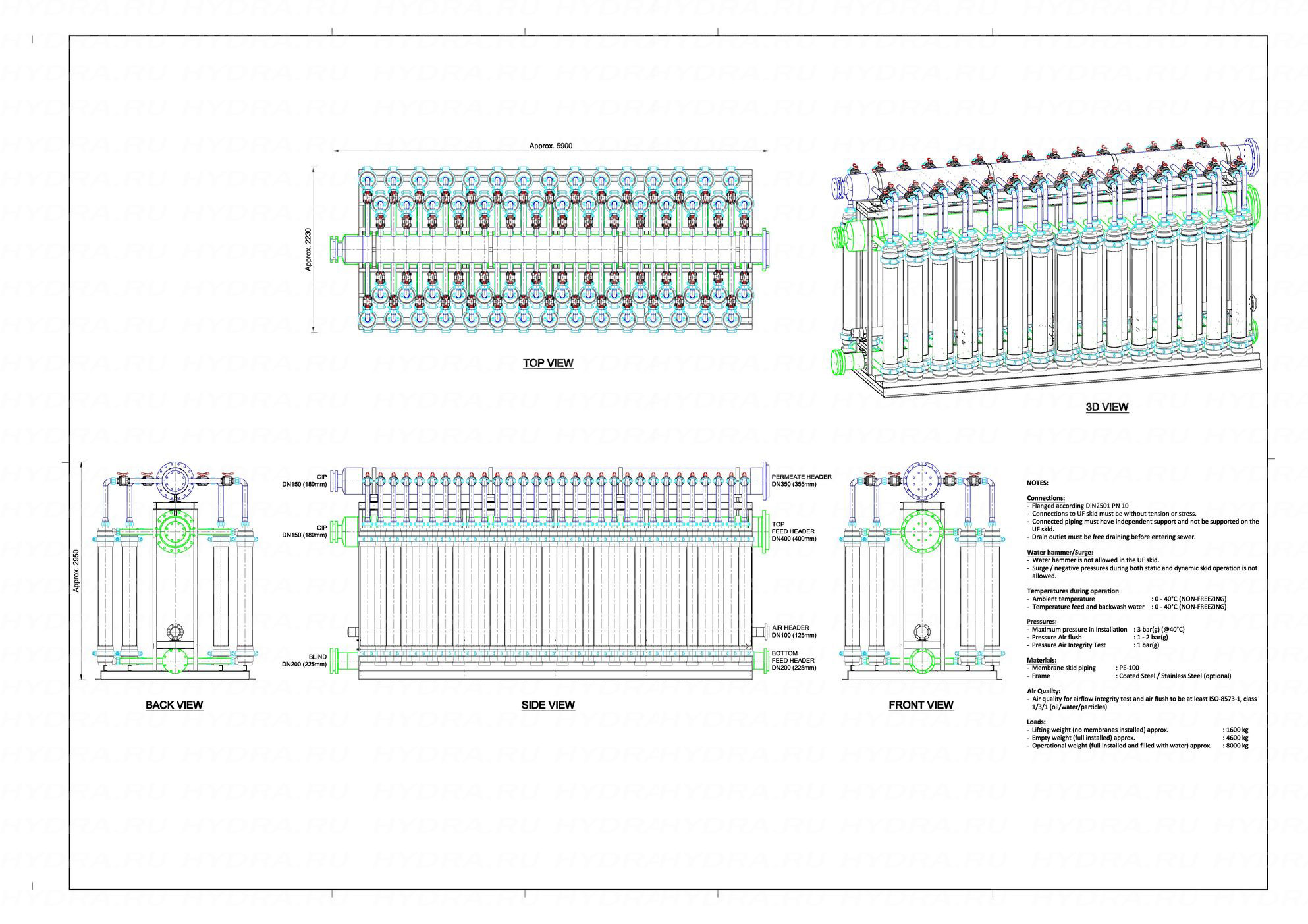

| UF 60/4 | 3300 | 120 - 300 | 5900х2230х2950 |

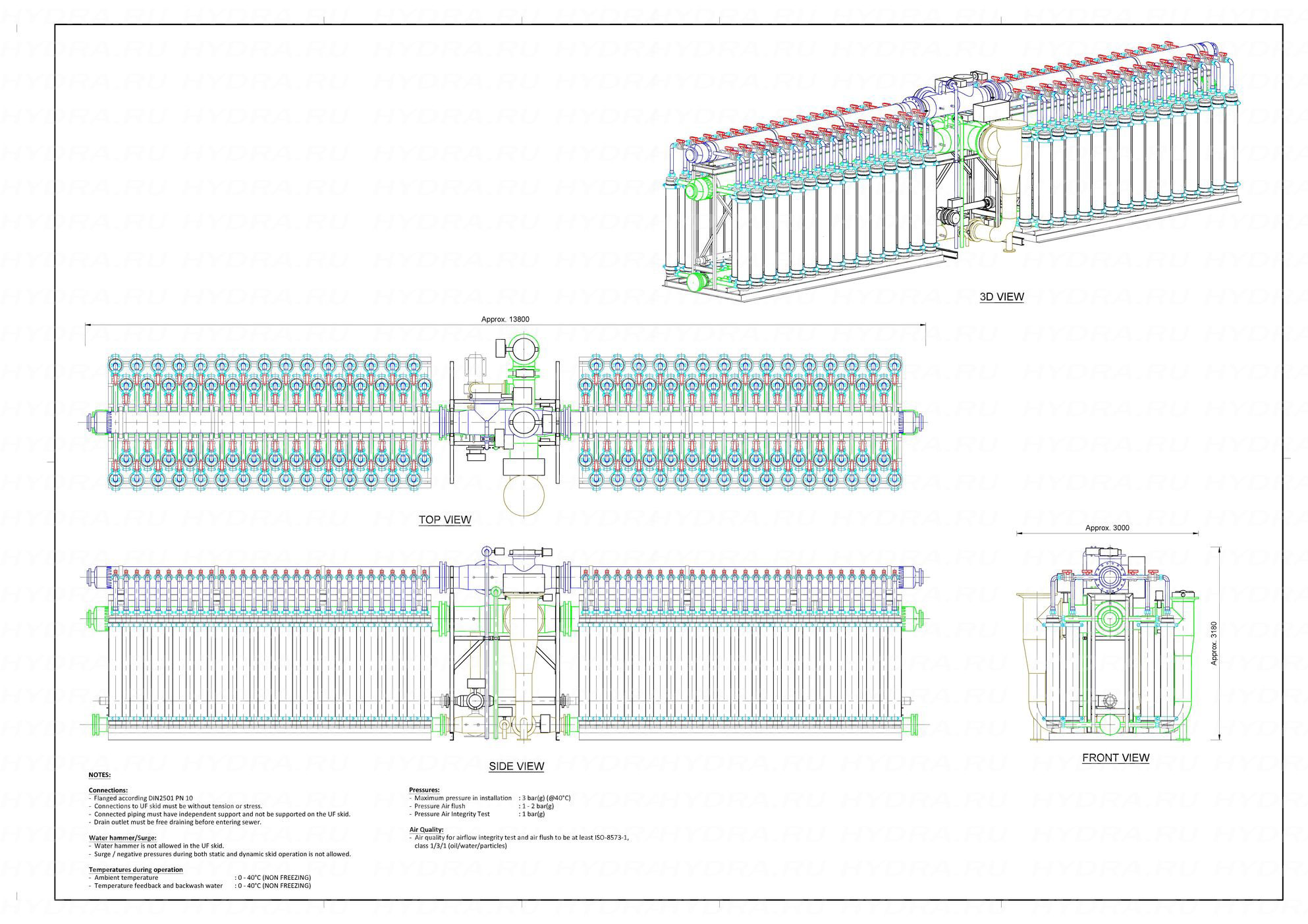

| UF 2x60/4 | 6600 | 240 - 600 | 13800х3000х3180 |
Область применения:
ТеплоэнергетикаПредварительная очистка перед системами умягчения и глубокого обессоливания
Пищевая промышленностьУдаление бактерий и вирусов, предварительная очистка перед системами обратного осмоса
Муниципальное водоснабжениеУдаление взвешенных веществ, бактерий (Legionella, Cryptosporidium), вирусов
Очистка сточных водДоочистка после биологических реакторов
Одним из основных критериев при выборе того ли иного типа ультрафильтрационных мембран является содержание взвешенных веществ в обрабатываемой воде. Имеющиеся на сегодняшний день мембраны позволяют работать практически с любым содержанием взвешенных веществ.
Качество воды, очищенной методом ультрафильтрации:по взвешенным веществам стабильно менее 1 мг/л;
по мутности стабильно менее 0,1 мг/л по каолиновой шкале;
по иону Fe3+ стабильно менее 0,1 мг/л;
по перманганатной окисляемости, как правило, менее 5 мг/л;
по микробиологическим показателям степень задержания 99,9%.
Установки стандартного и индивидуального исполнения:
 |
Обязательное оборудование:
Установка предварительной очистки воды (блок самопромывных сетчатых фильтров);
Резервуары запаса очищенной воды;
Установка дозирования коагулянта;
Установка обратных промывок блоков ультрафильтрации;
Установка химической промывки мембран с использованием гипохлорита натрия, кислоты, щелочи (CEB).
Дополнительное оборудование:
Установка усиленных химических промывок (CIP);
Установка нейтрализации химических сточных вод.
Технические характеристики:

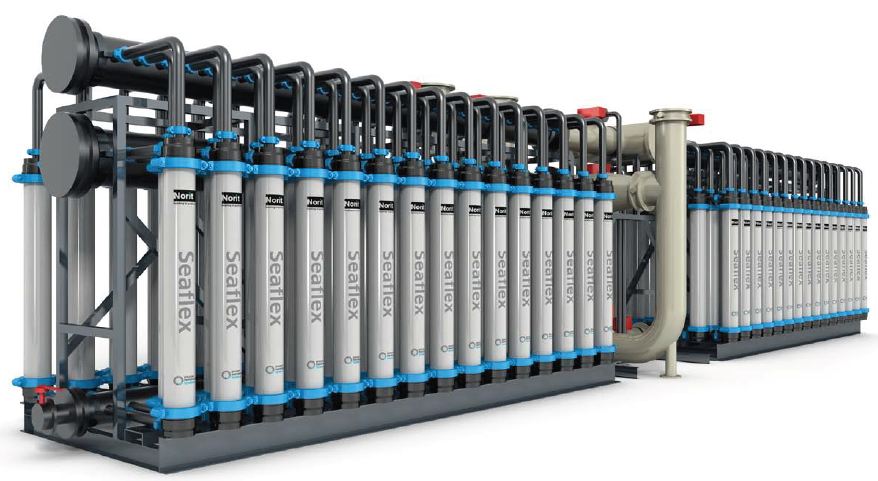

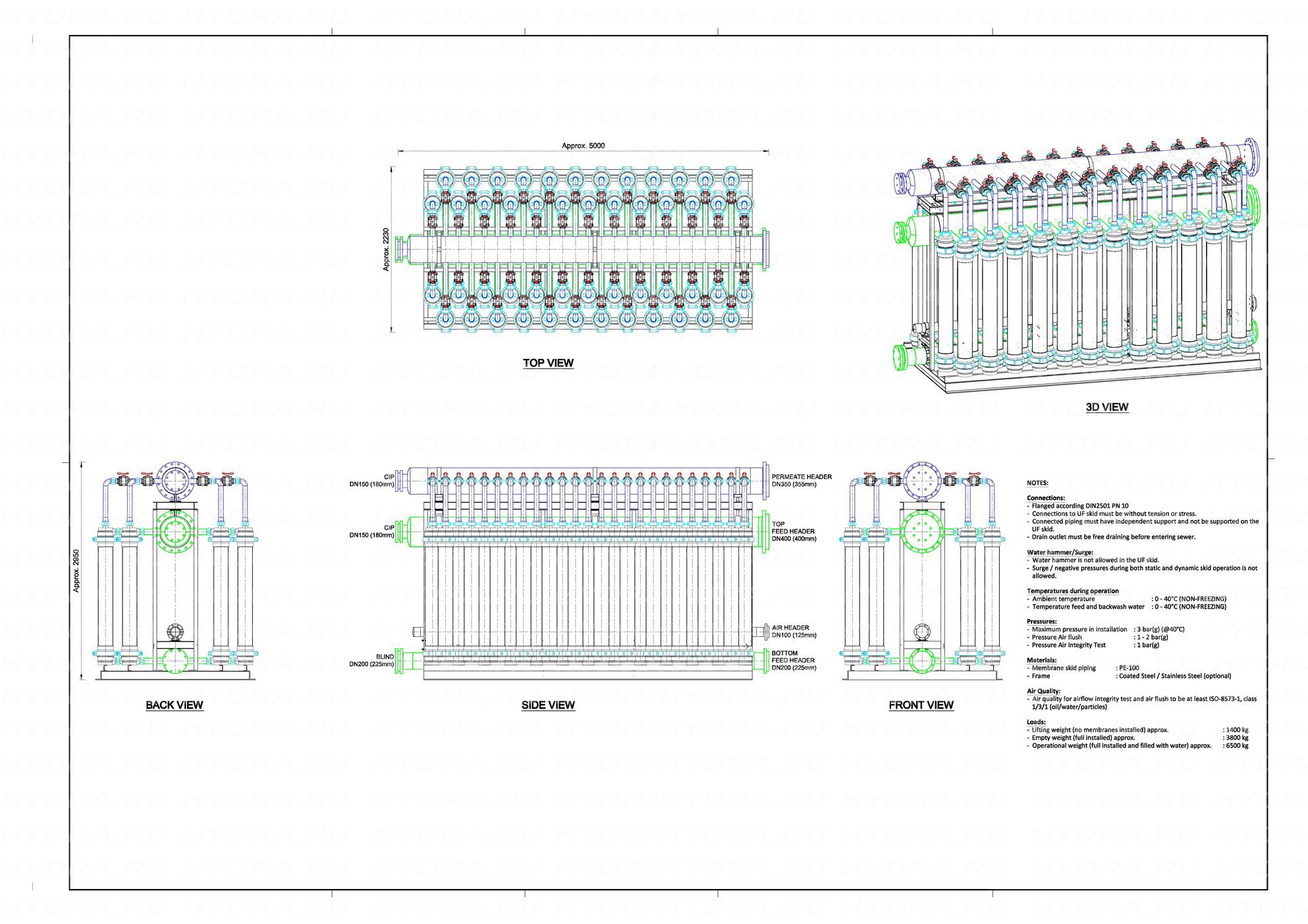

Блок ультрафильтрации UF может содержать от 2 до 60 ультрафильтрационных модулей, установленных в 2 или 4 ряда на стальном каркасе ( или каркасе из нержавеющей стали).
В зависимости от требуемой производительности возможно соединение отдельных блоков в установку ультрафильтрации.
Коллектора всех блоков изготовлены из PVC ( или нержавеющей стали SS316). Опорная рама может изготавливаться из «чёрной» стали или нержавеющей стали (SS304). Трубная обвязка может быть выполнена из непластифицированного поливинилхлорида (PVC – U) или нержавеющей стали SS316. Дизайн трубной обвязки выполняется с учётом условий эксплуатации, удобства монтажа и пуско-наладочных работ в конкретном помещении.
 |
